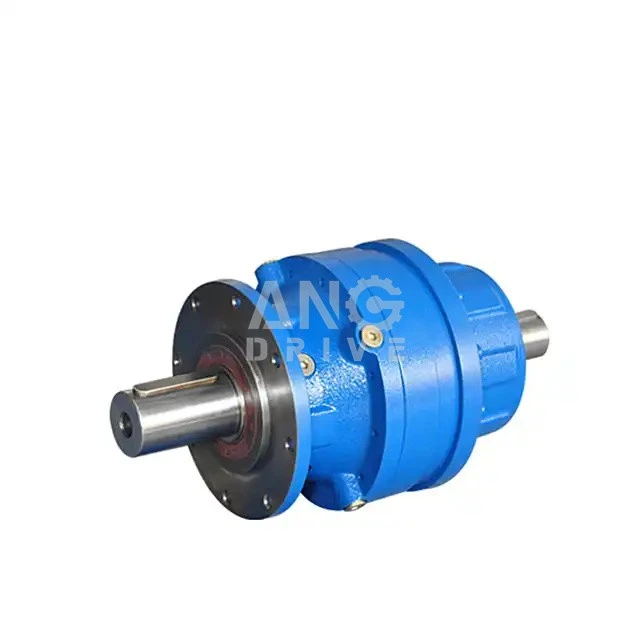

China manufacturer output flange price planetary gear box
China manufacturer right angle industrial heavy duty price planetary gearbox
China manufacturer right angle shaft price planetary gear reductor
Epicyklická planetová převodovka
Charakteristika převodovky
1. Vysoká spolehlivost, nízká hlučnost
2. Vysoce modulární design
3. Volitelné příslušenství
4. Snadno kombinovatelné s jinými převodovkami, jako jsou čelní, šnekové, kuželové nebo kuželočelní převodovky
Specifikace a konfigurace
|
Jmenovitý výkon převodovky |
1,5 kW - 8000KW |
|
Převodový poměr |
3.5 - 4000 |
|
Jmenovitý točivý moment |
3 - 900 kN.m |
|
Domovní materiál |
Litina |
|
Tvrdost pouzdra |
HBS190-240 |
|
Materiál převodovky |
Legovaná ocel 20CrMnTi |
|
Tvrdost povrchu ozubených kol |
HRC58 stupňů ~62 stupňů |
|
Tvrdost jádra ozubeného kola |
HRC33~40 |
|
Materiál vstupní / výstupní hřídele |
Legovaná ocel 42CrMo |
|
Vstupní / výstupní tvrdost hřídele |
25-30 HRC |
|
Přesnost obrábění ozubených kol |
přesné broušení, 6~5 stupňů |
|
Mazací olej |
GB L-CKC220-460, Shell Omala 220-460 |
|
Tepelné zpracování |
temperování, kalení atd. |
|
Účinnost |
94%~96% (závisí na stupni přenosu) |
|
Hlučnost (MAX) |
60-68 dB |
|
Temp. vzestup (MAX) |
40 stupňů |
|
Temp. vzestup (olej) (MAX) |
50 stupňů |
|
Vibrace |
Menší nebo rovno 20 µm |
|
Vůle |
Menší nebo rovno 20Arcmin |
|
Značka ložisek |
Ložisko přední čínské značky, HRB/LYC/ZWZ/C&U. Nebo jiné značky dle poptávky, SKF, FAG, INA, NSK. |
|
Značka olejového těsnění |
Požadovaná společnost NAK --- Tchaj-wan nebo jiné značky |
Typické modely
P2N – 2stupňová planetová převodovka, koaxiální
P2L – 2stupňová planetová převodovka integrovaná s párem spirálových kuželových převodů, pravý úhel
P2S – 2stupňová planetová převodovka integrovaná s párem šroubových převodů, paralelní hřídel
P2K – 2stupňová planetová sada ozubených kol integrovaná s dvojicí spirálových ozubených kol a kuželovými ozubenými koly, pravý úhel
P3N – 3stupňová planetová převodovka, koaxiální
P3S – 3stupňová planetová převodovka integrovaná s párem šroubových převodů, paralelní hřídel
P3K – 3stupňová planetová převodovka integrovaná s párem šroubových převodů a párem kuželových převodů, pravý úhel
Velikosti rámů: 9, 10, 11, ... 34, 35, 36 (kromě 15)
Hlavní typy epicyklických planetových převodovek
Jsou koaxiálního typu a úhlového typu, s různými typy instalace, fotografie jsou níže:
Jaká je výhoda naší epicyklické planetární převodovky?
Další horké motory s převodovkou
Jaké jsou vlastnosti epicyklické planetové převodovky?
Epicyklické planetové převodovky jsou vysoce účinná mechanická zařízení používaná v různých aplikacích. Vyznačují se řadou výhod, díky kterým jsou oblíbené mezi inženýry a designéry. Zde jsou některé z klíčových vlastností planetových převodovek:
1. Vysoká účinnost: Epicyklické planetové převodovky jsou vysoce účinné, s minimálními energetickými ztrátami v důsledku tření. Díky tomu jsou ideální pro použití ve vysoce výkonných strojích, kde je energetická účinnost rozhodující.
2. Kompaktní konstrukce: Epicyklické planetové převodovky mají velmi kompaktní konstrukci, díky čemuž jsou ideální pro použití v aplikacích s omezeným prostorem. Jsou také lehké, což usnadňuje jejich instalaci a přepravu.
3. Vysoká kapacita točivého momentu: Epicyklické planetové převodovky mají vysokou kapacitu točivého momentu, což jim umožňuje přenášet velké množství výkonu. Jsou schopny zpracovávat vysokorychlostní aplikace v různých podmínkách zatížení.
4. Snížení hluku: Planetové převodovky generují díky své konstrukci méně hluku než jiné převodovky. Toho je dosaženo rozložením zatížení na více zubů ozubených kol, což snižuje hluk a vibrace.
5. Nízká údržba: Epicyklické planetové převodovky vyžadují minimální údržbu, díky čemuž jsou vhodné pro použití v aplikacích, kde nejsou možné prostoje. Jsou vysoce spolehlivé a mohou pracovat po dlouhou dobu bez nutnosti údržby.
6. Všestrannost: Epicyklické planetové převodovky se dodávají v různých velikostech, poměrech a konfiguracích, aby vyhovovaly různým aplikacím. Mohou být použity v široké škále strojů, od těžkých průmyslových zařízení až po přesné přístroje.
Závěrem lze říci, že planetové planetové převodovky nabízejí mnoho výhod, které je činí vysoce žádoucími pro použití v různých aplikacích. Jsou vysoce účinné, kompaktní a schopné přenášet velké množství energie a zároveň minimalizovat hluk a vibrace. Jejich nízké nároky na údržbu a všestrannost z nich činí oblíbenou volbu pro inženýry a designéry po celém světě.
FAQ
Otázka: Jak mohu vědět, zda je produkt pro mě vhodný?
A: >1ST confirm drawing and specification >2nd test sample >3. zahájení hromadné výroby.
Otázka: Mohu přijít do vaší společnosti na návštěvu?
Odpověď: Ano, můžete nás kdykoli navštívit.
Otázka: Jak vás budeme kontaktovat?
Odpověď: Dotazy můžete posílat přímo a my odpovíme do 24 hodin.
